RTX 3080 demontieren und Thermalpads ersetzen
Was braucht Ihr?
Werkzeug
Ihr braucht einen Kreuzschraubendreher für den Hauptkühlkörper und für die Backplate und den Metallrahmen auch noch zusätzlich einen Torx. Isopropanol (Reinigungsalkohol), Papiertücher (Cewa, Klopapier oder ähnliches) und Wattestäbchen werden zum Säubern der Grafikkarte verwendet. Eine Rasierklinge ist optional, wenn ich versuchen wollt den Aufkleber (Garantiesiegel) auf der Schraube vorsichtig zu entfernen. Die Garantie ist aber meiner Meinung nach bei den meisten Grafikkarten eh futsch.
Material
Wärmeleitpaste – ich habe hier die Thermal Grizzly Kryonaut verwendet. Im Prinzip tut es aber auch jede andere mit guten Wärmeleitfähigkeiten. Das gleiche zählt auch für die Thermalpads. Hier habe ich nach einigem suchen die EC 360 Silver verwendet. Ich kann euch nur empfehlen: bestellt lieber mehr und größere Pads, das zuschneiden ist manchmal nicht so einfach.
Demontage: Schrauben
Kreuz Schrauben:
Hauptkühler (Heatpipes & Fans)
Backplate & Metallrahmen
Seitlicher „Geforce RTX“ Schriftzug
Torx Schrauben:
Backplate & Rahmen

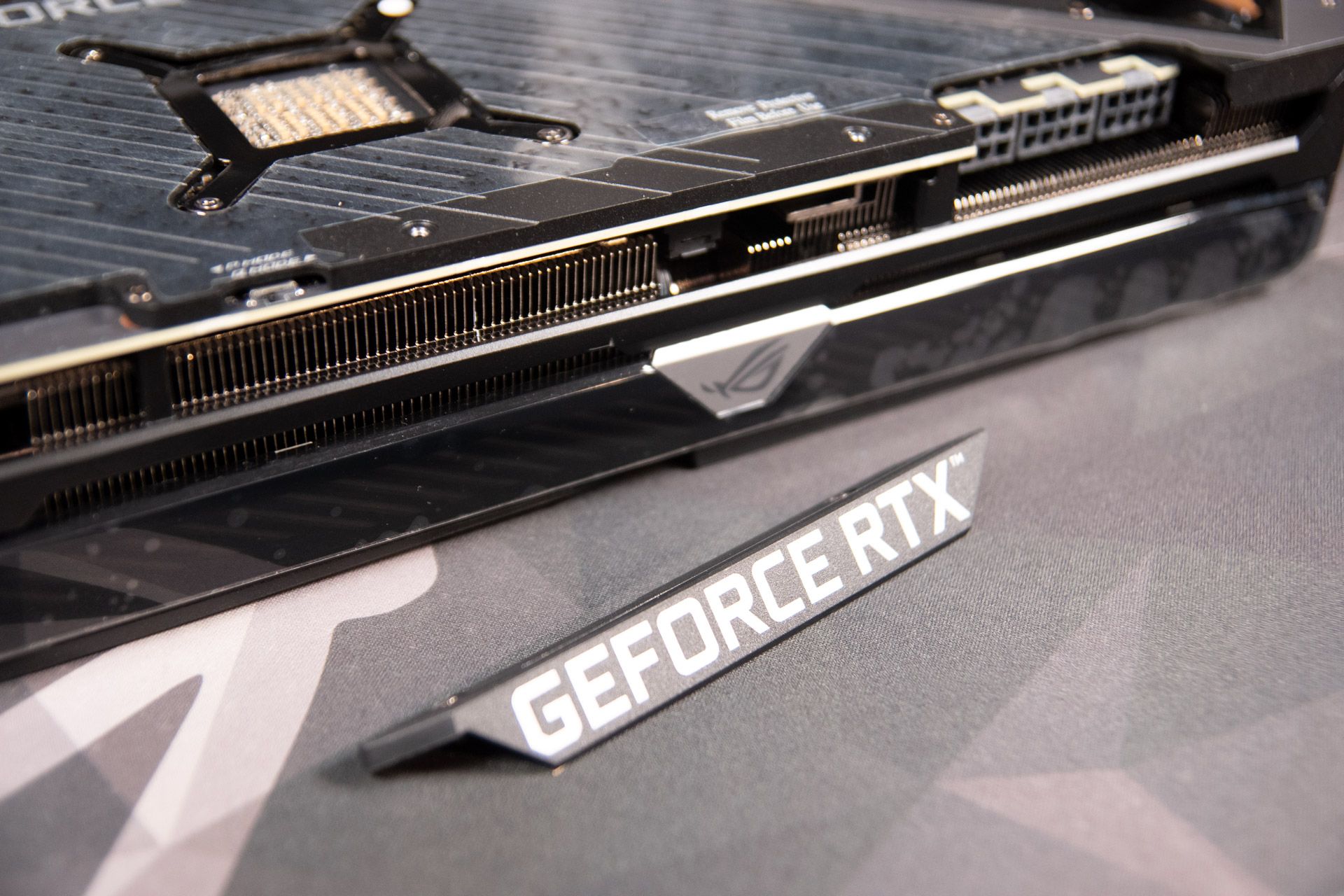

Der „Geforce RTX“ Schriftzug ist bei mir schon vor dem ersten Einbau abgemacht worden. Sah man eh nie wegen dem Vertikalem Einbau, Airflow wird es nun nicht unbedingt verbessert haben.

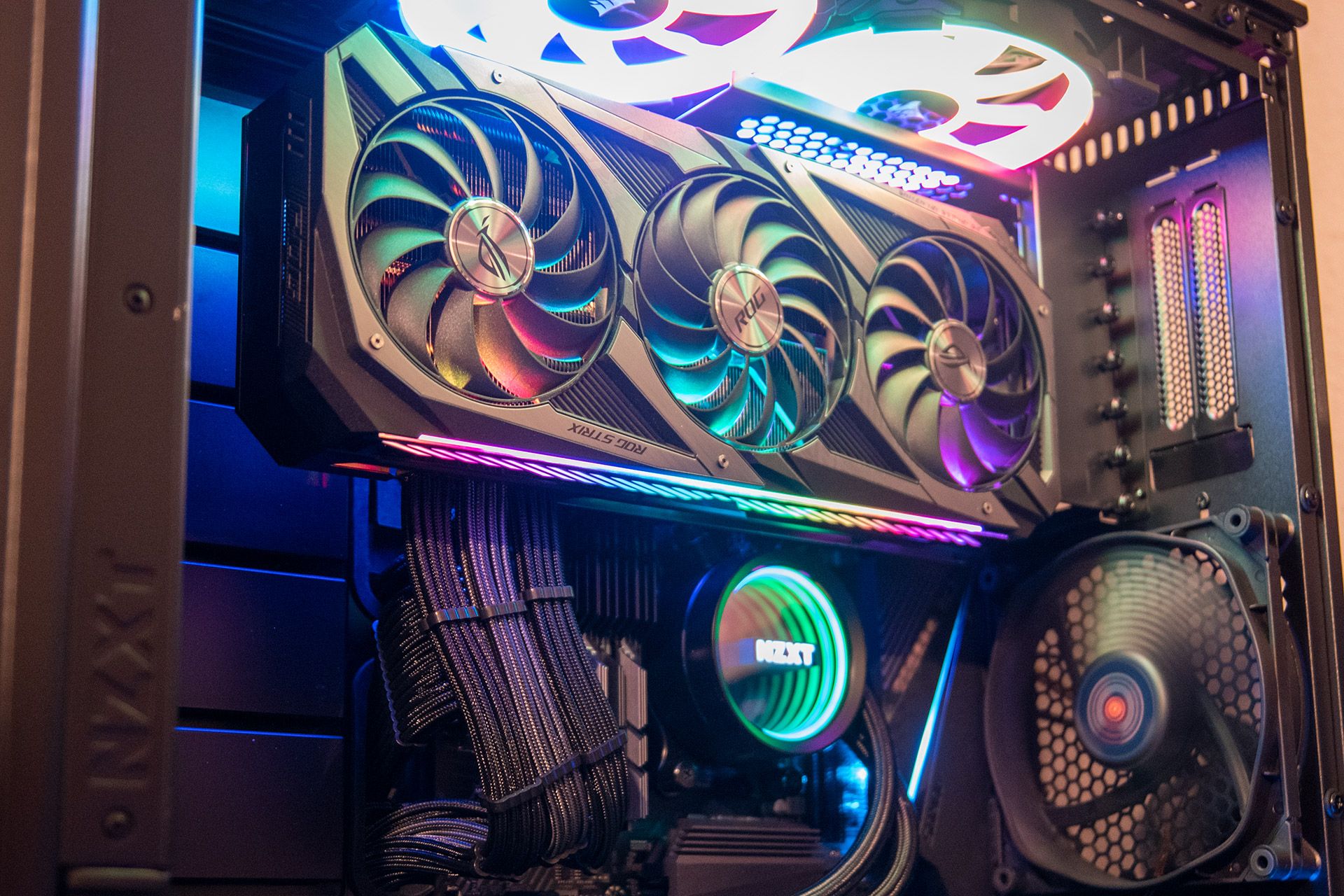

Kleiner „rant“ an dieser Stelle: Der Metallrahmen bietet natürlich super Stabilität aber die RGB Leiste, so schön sie auch aussieht, hindert meiner Meinung nach leider auch Arg den Airflow. Klar ist die ASUS deutlich besser als die PNY die allerdings im Verhältnis extrem viel Platz für den Airflow lässt. Scheinbar aber viel schlechtere Heatpipes oder andere Materialien verwendet. Ist Geschmackssache, aber so wie die ASUS auf der Rückseite (Richtung Mainboard) aussieht, von mir aus auch mit etwas LED oder einem ASUS Logo Aufdruck: Schlicht und effizient. Wäre meine absolute Wahl. Falls Roman aka der8auer das lesen sollte: Bitte ein Kit für das LianLi O11 Evo wo man die Grafikkarte Vertikal upside-down Montieren kann (also im Reversed Modus). Hatte ich in meinem Be Quiet Darkbase 700 – war mega da es die heiße Graka Luft direkt oben raus gepustet hat.
An dieser Stelle noch mal ein kleiner Hinweis:
Falls Ihr das auch macht – euer Bier & eigene Gefahr!
Demontage: Step by Step
1.

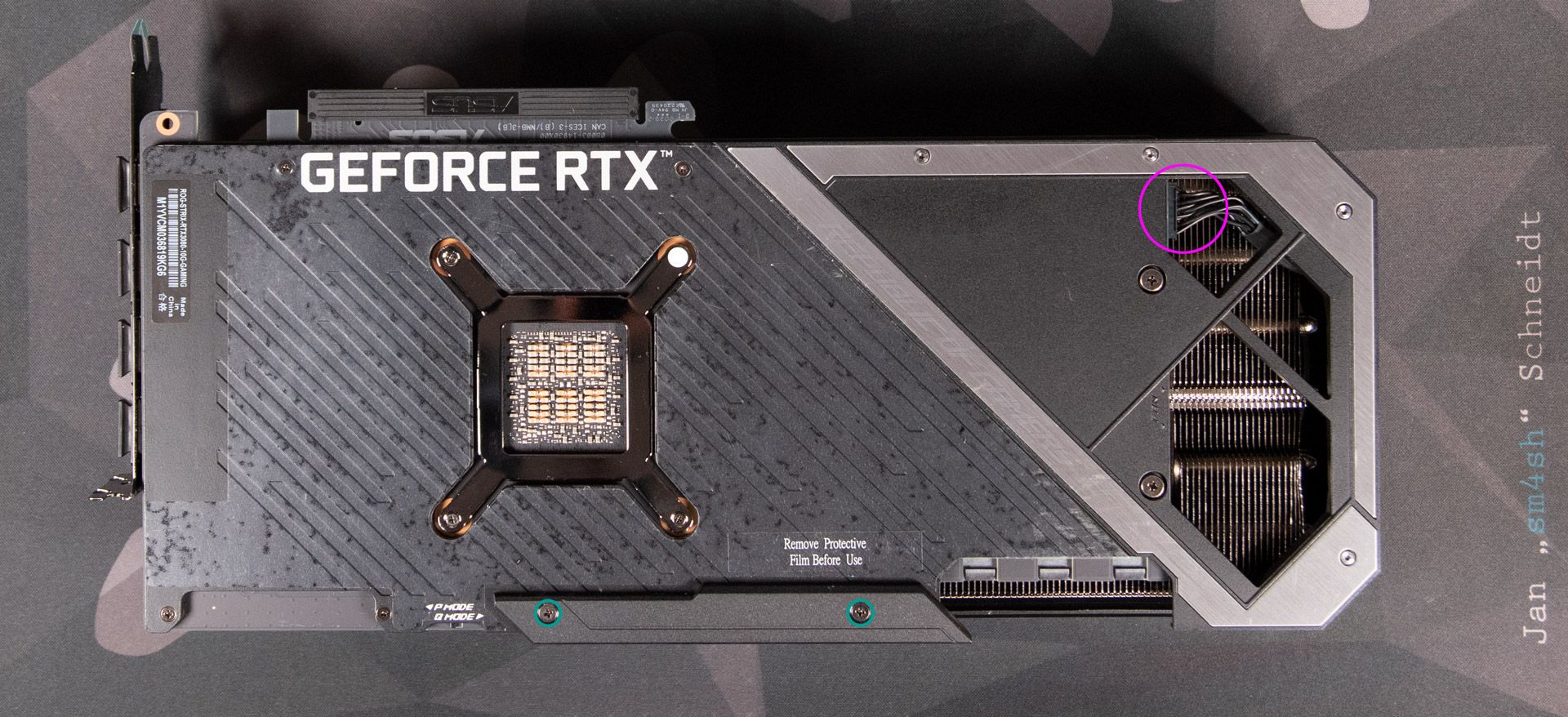

RTX Schriftzug und Kabel
Als erstes löst Ihr die Grünen Schrauben, die das RTX Logo an der Seite befestigen. Im Prinzip könnt ihr es auch dran lassen, wie im Abschnitt oben erwähnt fand ich es aber quatsch und wenn ihr die Grafikkarte auf die Backplate legt, wäre sie auch etwas schief.
Dann solltet ihr in dem Durchluftkanal das Kabel vorsichtig lösen.
2.
Kühlerschrauben
Um erstmal nur den Kühlkörper zu lösen (Backplate und Metallrahmen machen wir später), müssen nur die sechs roten Schrauben entfernt werden. Danach die Grafikkarte vorsichtig umdrehen und am besten den PCI-E Anschluss zu euch ausrichten.
3.

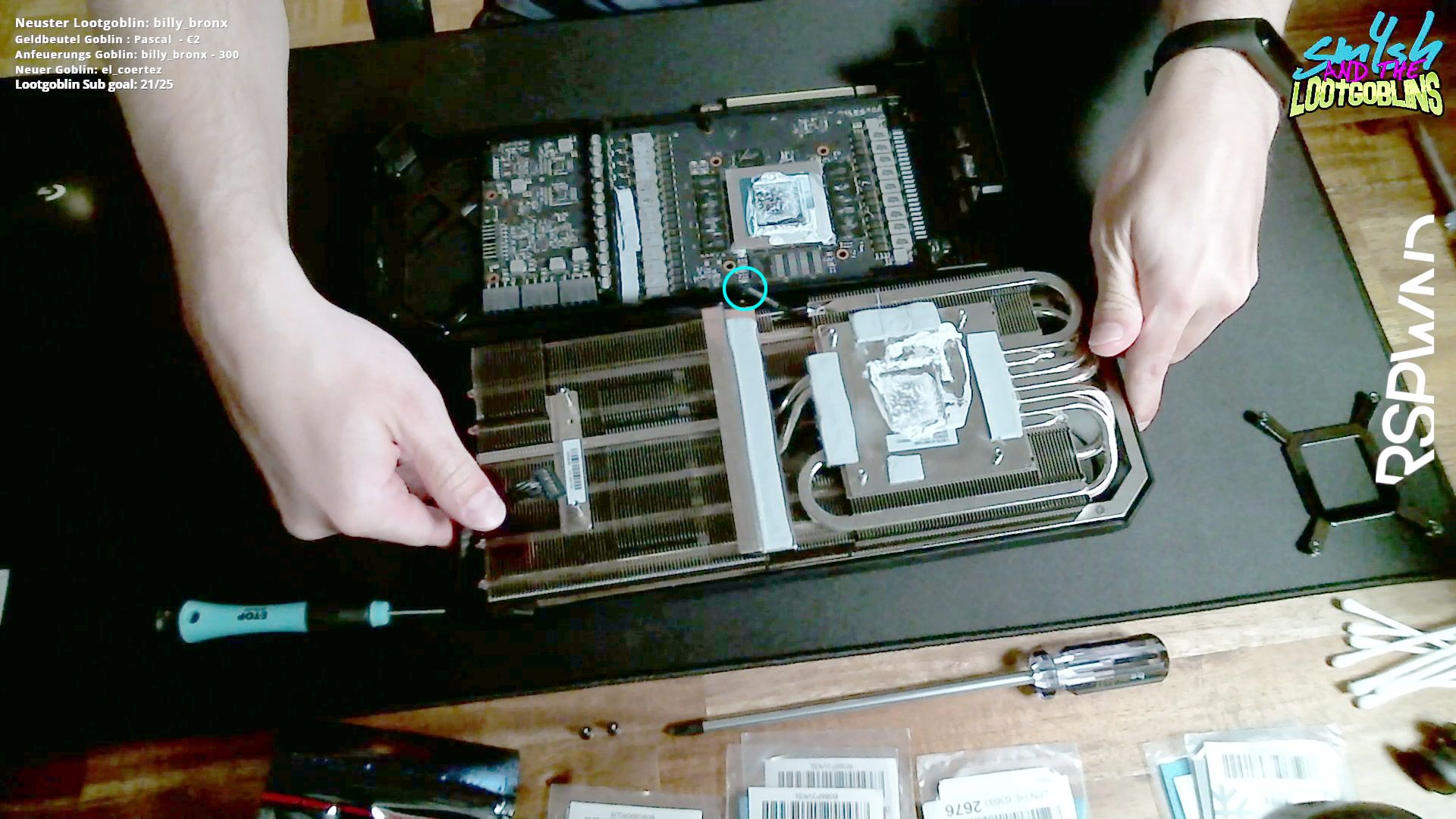

Kühler abnehmen
Jetzt könnt ihr mit leichten Bewegungen den Kühler abnehmen und klappt ihn am besten von euch aus nach oben weg. Er liegt dann quasi von euch aus gesehen oberhalb der Grafikkarte. Dabei vorsichtig sein und schauen wieviel Spannung auf dem weiteren Kabel ist. Entweder den Kühlerablegen oder beim Umklappen vorsichtig das Kabel ausstecken.
4.
GPU / PCB /Kühler Säubern
Erstmal alles gründlich und vorsichtig reinigen. Dafür verwendet ihr am besten Isopropanol, Taschentücher / Küchenrolle und ein paar Q-Tipps.
5.
Thermalpad unter Metalrahmen (optional)
Unter dem Metallrahmen ist ein Wärmeleitpad. Wenn Ihr dieses Tauschen wollt, müsst ihr nun die Grafikkarte wieder umdrehen und die Schrauben der Backplate bzw des Metalrahmen lösen. Die Backplate würde ich dann erstmal dran lassen. Die hält dank der Wärmeleitpads ganz gut und dann liegt die Grafikkarte nicht mit ihren Bauteilen auf dem Tisch. Entsprechend dann das eine Wärmeleitpad entfernen, säubern neues drauf packen und Metallrahmen teilweise wieder montieren. Meine Empfehlung die Schrauben an der Seite wieder dran zu machen und noch eine weitere die durch die Backplate geht als Stabilisierung und Ausrichtung.
6.

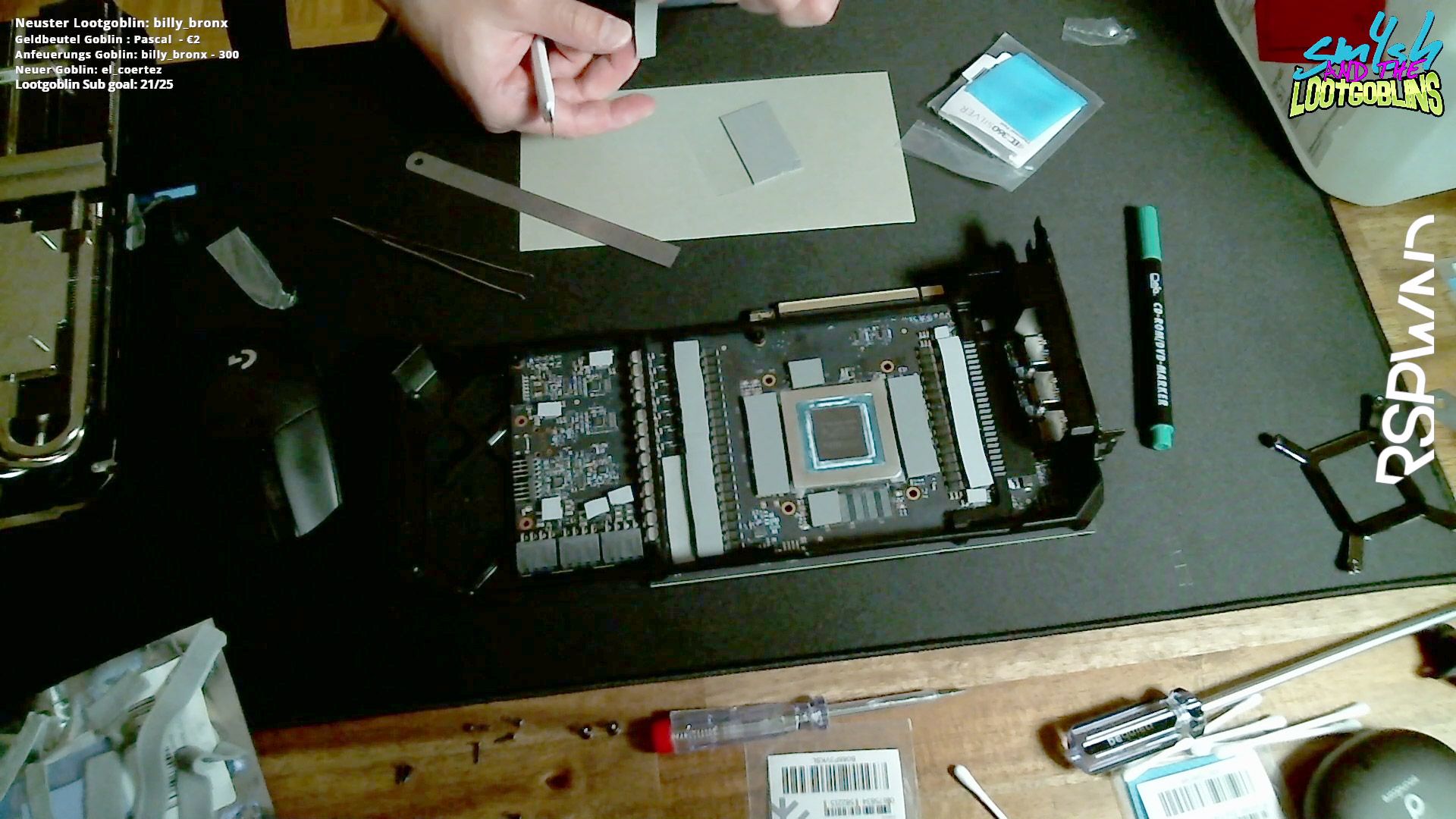

Wärmeleitpads und Wärmeleitpaste „Front“
Nun auf der Seite mit dem Chip alle Wärmeleitpads zurechtschneiden und auflegen. Die Größen und weitere Hinweise findet ihr weiter unten.
7.
Kühler montieren
Kühler wieder montieren und dabei auch nicht das Kabel vergessen. 😉
8.
Backplate ablösen
Je nachdem ob ihr den Metallrahmen demontiert habt oder nicht. Löst ihr nun entweder alle Schrauben der Backplate oder nur die eine die zur Sicherheit diente. Die an der Seite müssen / sollten nicht noch mal gelöst werden. Dann vorsichtig die Backplate lösen. Die Thermalpads kleben teilweise ganz gut, also passt auf das PCB nicht zu doll zu verbiegen.
9.

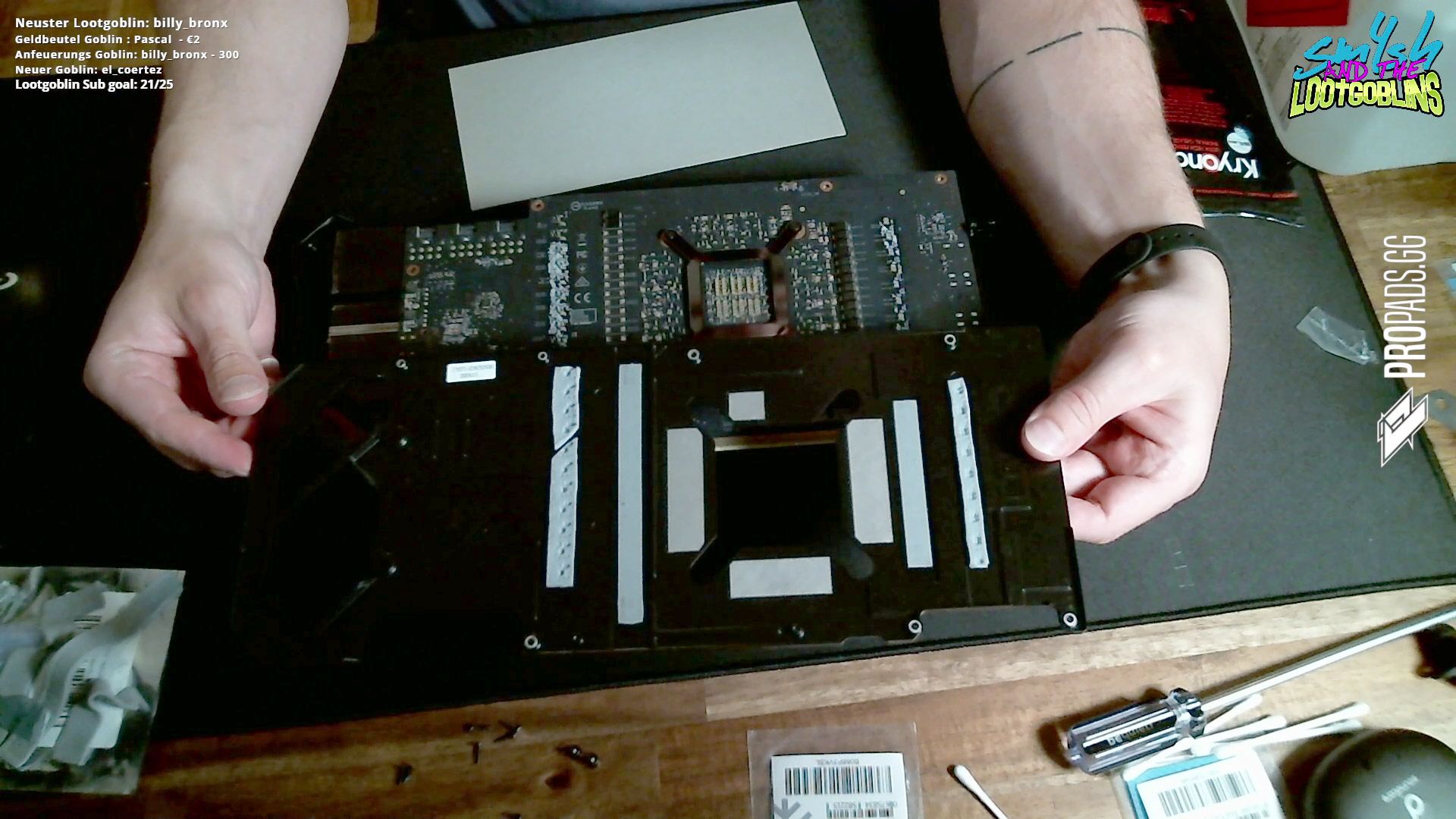

Säubern und Wärmeleitpads „Back“
Alles wieder richtig schön sauber machen und dann die Thermalpads zuschneiden und aufsetzen.
10.
Backplate verschrauben und Kontrolle
Backplate aufsetzen, sitz prüfen, alle Schrauben montieren.
Feddich! Vorsichtshalber schauen ob alles gut sitzt und man nicht noch eine Schraube locker oder rumfliegen hat. Das Kabel in dem Lüftungsdurchlass nicht vergessen wieder einzustecken!
11.

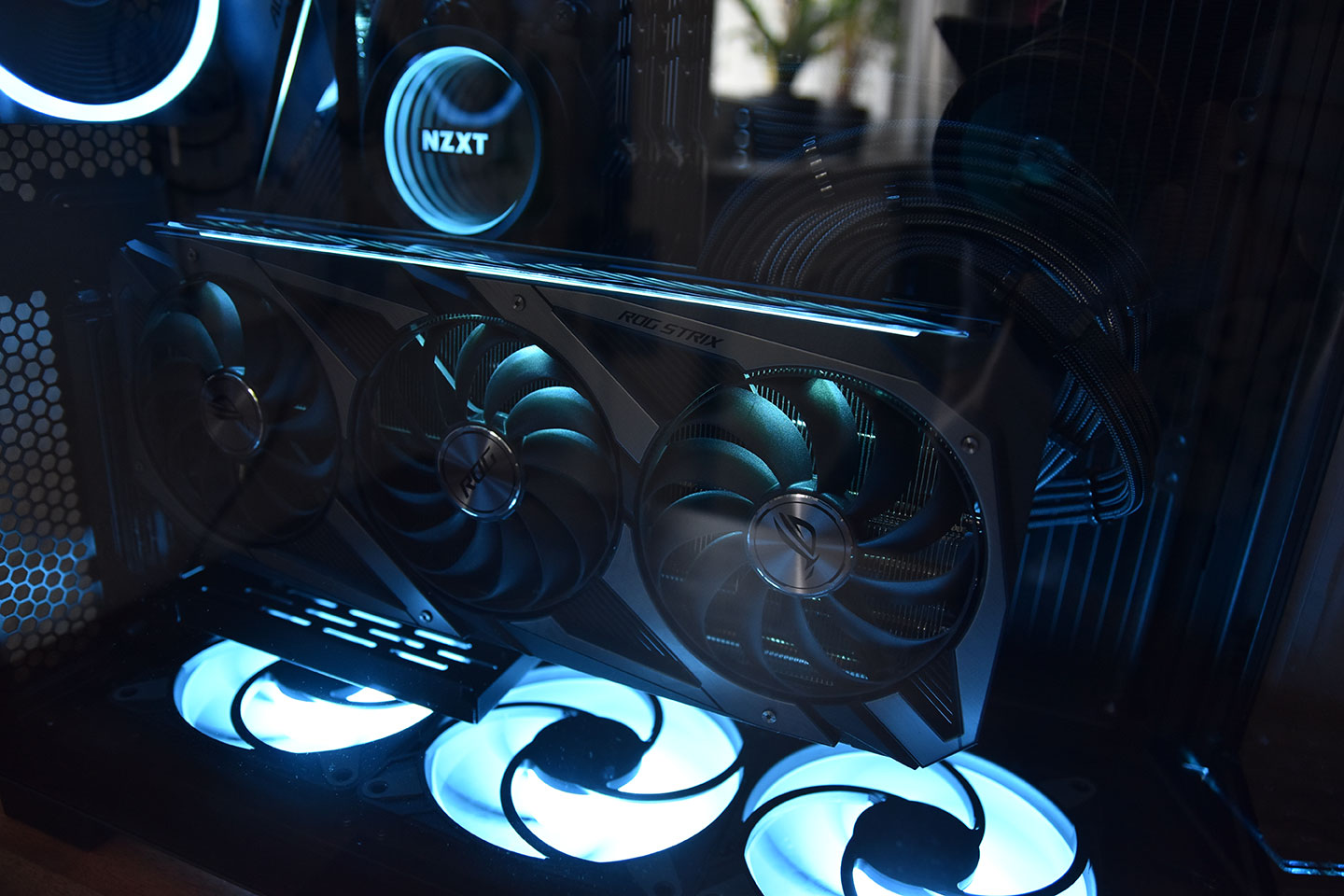

Grafikkarte einbauen und Testen
Grafikkarte wieder in den PC bauen, sitz prüfen und Kabel verbinden. In Windows erstmal ein Temperaturauslese Programm öffnen (z.B. HWInfo oder HWMonitor) und die Idle Werte beobachten. Sollte etwas falsch montiert worden sein, solltet Ihr es nun eigentlich schon erkennen können. Als nächstes leichte Last probieren (YouTube 4k Video oder ähnliches) – auch hier alles okay, dann einen Benchmark laufen lassen und dabei genau die Werte im Auge halten, um im Zweifel den PC ausschalten zu können.
Thermalpads
Ich hatte den Umbau auch eigentlich extra aufgenommen. Leider war die Qualität der Webcam so schlecht, dass ich leider so gut wie nichts davon verwenden konnte. Zusätzlich habe ich auch noch total verplant PCB Bilder zu machen. Daher habe ich Screenshots aus dem Video einer damaligen kurzen Vorstellung von Roman aka Der8auer erstellt.

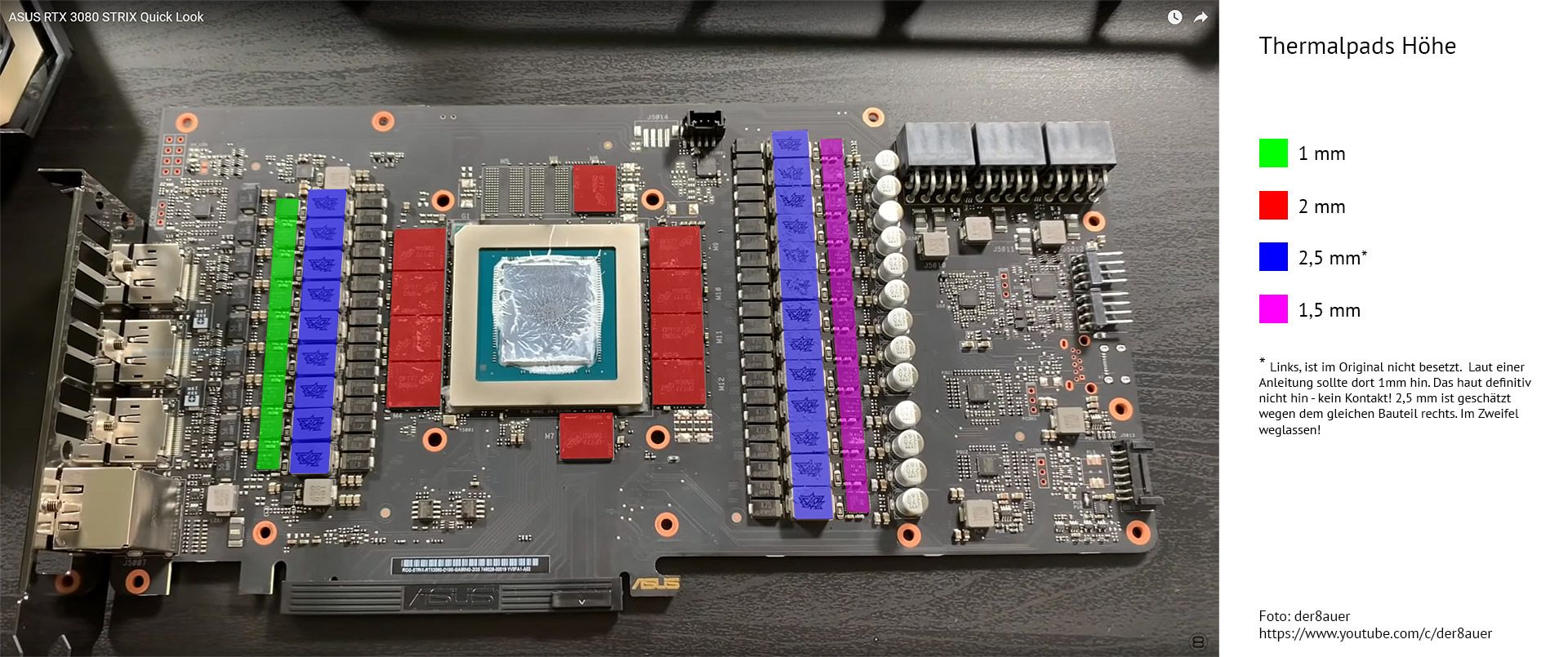

Front
Thermalpad Links 1mm
Das ist das Pad das unter dem Metallrahmen versteckt liegt.
Thermalpad Links 2,5 mm
Dieses Thermalpad ist eigentlich nicht da, laut einer Skizze auf einer Internetseite wurde dort 1mm vorgeschlagen. Habe ich auch aufgeklebt. Aber wenn ich seitlich in die Grafikkarte reinschaue, habe ich dort leider eine Lücke. Die 2,5mm sind geschätzt da meiner Meinung nach es die gleiche Höhe hat wie die andere Seite und der Kühler einen ähnlichen Abstand. Kontrolliert es am besten selbst, oder lasst es einfach weg. Im Prinzip wäre es gut, dort einen Kontakt zum Kühler herzustellen, da der Kühler dort einfach dicht ist und kein Airflow dort vorbeikommt.
Thermalpads Mitte 2 mm
Die V-Ram Pads sind eigentlich einfach. Oben und unten waren meine ich die Thermalpads breiter und gingen noch über die Kontakte daneben. Ich habe aber wie auf dem Bild nur exakt zugeschnitten.
Thermalpads Rechts 2,5 mm
Nix besonderes, einfach zuschneiden fertig :)
Thermalpads Rechts 1,5 mm
Genau das gleiche, vielleicht etwas drauf achten so zuschneiden, dass der Kühler keine Kurzschlüsse bei PCB Kontakt verursachen kann. Abstände sollten aber eigentlich groß genug sein.

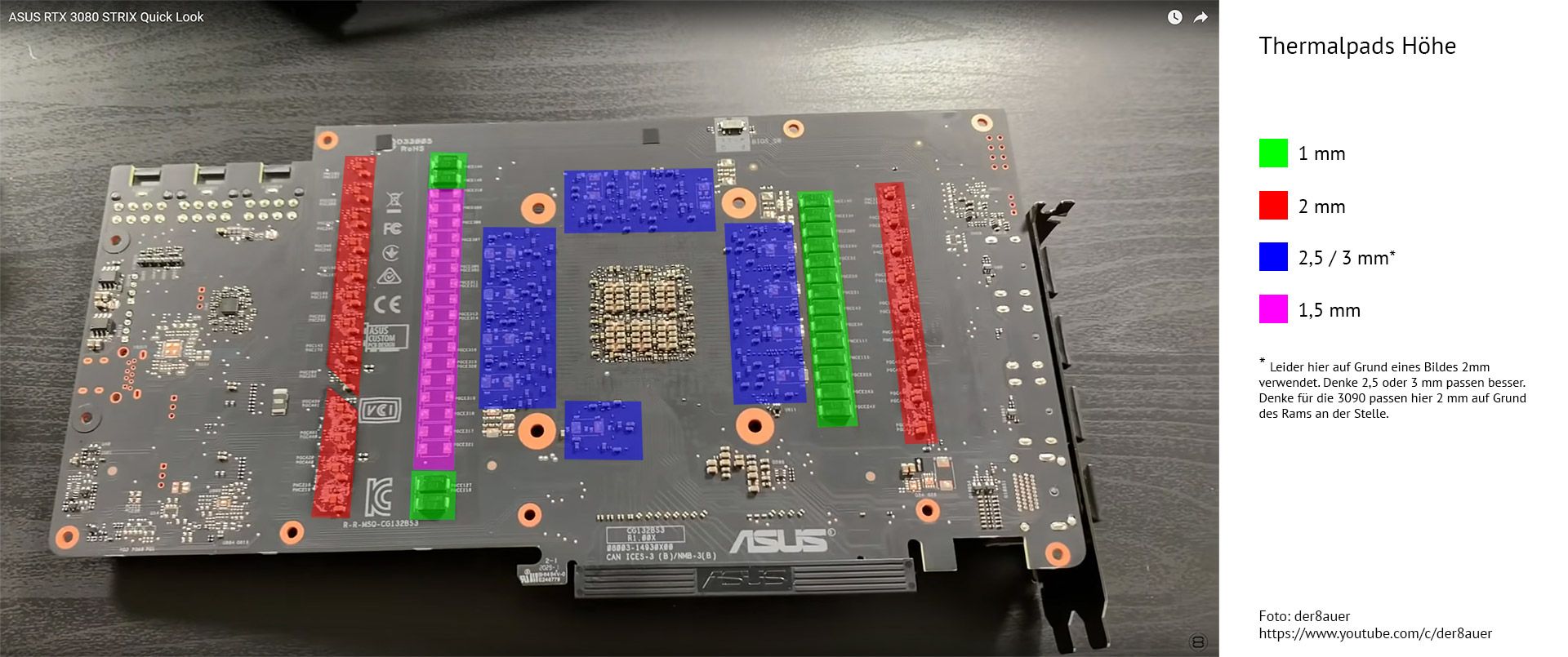

Back
Thermalpad Links 2mm
Warum dieser diagonale Schnitt in der Mitte ist, absolut keine Ahnung. Ich habe es aber genau so angelegt, wie es auch vorher war. Vermutlich kann man den aber auch einfach durchziehen.
Thermalpads Links 1 mm & 1,5 mm
Hier habe ich mich an dem Original orientiert. Zwar nicht gemessen wirkte aber passend. Eventuell könnte statt der 1,5 mm auch 2 mm verwendet werden, da der Bereich weiter Links eigentlich gleich hoch sein sollte.
Thermalpads Mitte 2,5 – 3 mm
Leider einem Bild im Internet vertraut und nur 2 mm genommen. Das ist eindeutig zu wenig. Ich denke da wurde einfach von der RTX 3090 kopiert. Bei der sind auf der Rückseite auch noch V-Ram Bausteine. Daher würde ich 2,5 – 3 mm ausprobieren. Würde ich auf jeden Fall versuchen, da der DDR 6x Ram schon ordentlich Hitze abgibt. Wenn da etwas über das PCB und die Backplate abgenommen wird, sicher nicht verkehrt.
Thermalpads Rechts 1 mm & 2 mm
Meiner Meinung nach hier nichts Besonderes.
Hat es sich gelohnt?
TL;DR: Jap!
Wie doll? Könnt Ihr hier nachlesen: RTX 3080 Wärmeleitpaste und Pads tauschen?
